제품 선정 방법

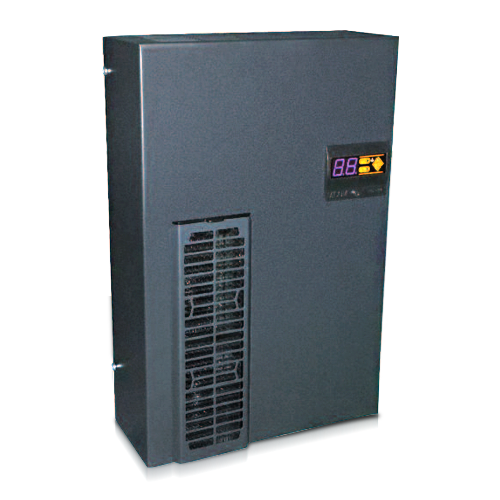

Air conditioner of Switch Cabinet
용량계산방법
C (총소요 냉각용량) = A (판넬내부 발생열량) + B (판넬 표면을 통한 유입열량)
A
판넬내부의 전자회로에 발생되는 열량
소비 전력이 500W인 경우 : 500W x 0.86Kcal/h = 430Kcal/h
B
에어콘을 설치 했을시 판넬 내부온도가 낮아져 외부열이 판넬 표면을 통해 유입되는 열량으로
판넬 내·외부 온도차이와 표면적에 비례하므로 아래표에서 선정합니다.
판넬 내·외부 온도차이와 표면적에 비례하므로 아래표에서 선정합니다.
판넬 내·외부 온도차이가 15℃이고 표면적이 4.6m2인 경우 : 55.3Kcal/h/㎡ x 4.6㎡ = 254Kcal/h
판넬 내 · 외부 온도차이별 계수
| Temperature Differential (℃) | (kcal/h/㎡) | (BTU/h/㎡) |
|---|---|---|
| 5 | 16.7 | 66.3 |
| 10 | 42.2 | 167.4 |
| 15 | 55.3 | 219.4 |
| 20 | 92.2 | 365.8 |
| 25 | 116.7 | 463.1 |
| 30 | 142.2 | 564.2 |
| 35 | 166.9 | 662.3 |
C
(총소요 냉각용량) = A + B = 430Kcal/h+254Kcal/h= 684Kcal/h
※ 이 경우 자사 모델 DCA 750SM SERIES을 적용하십시오.
※ 이 경우 자사 모델 DCA 750SM SERIES을 적용하십시오.
제어반 크기(W x H x D) = 800 x 1600 x 500mm인 경우 [제어반 표면적 계산방법 : 공장바닥 설치 시]
: (0.8m x 1.6m x 2EA) + (1.6m x 0.5m x 2EA) + (0.8m x 0.5m x 1EA) = 4.6㎡
발열량 선정 자료
전원·변압기류
| 반내설치기 | 발열량 (일반적 기준) | 비고 |
|---|---|---|
| 소형 변압기 | 정격용량
| · 소형일수록 발열비율이 커집니다. |
| 전압 조정기 | 정격용량의 10% 정도 | · 손실 - 발열량 |
| 대형저항기 | 정격용량의 1/3 정도 | - |
| 정전압 전원 | 정격용량의 10~15% 정도 | · 손실 - 발열량 |
| 무정전 전원장치 |
|
|
| 직류 안정화 전원 | 정격용량의 30~55% 정도 |
|
| 저압콘덴서 | 정격용량의 0.2% 정도 | · 정격용량은 KVA. (100V, 60HZ,1KVA = 256.3㎌) |
증폭기류
| 반내설치기 | 발열량 (일반적 기준) | 비고 |
|---|---|---|
| AC SERVO AMP | 정격용량
|
|
| POWER UNIT | 정격용량의 3~5% 정도 |
|
| 인버터 | 정격용량의 5~10% 정도 |
|
컴퓨터 장치류
| 반내설치기 | 발열량 (일반적 기준) | 비고 |
|---|---|---|
| 컴퓨터 본체 | 1대당 100~300W 정도 | - |
| CRT | 1대당 60~130W 정도 | · 크기(인치수)에 따라 다름. |
| FLOPPY DISC | 3.5~5인치 2매용 20W 정도 | - |
| FIXED DISC | 10~20 M byte 100 정도 | · 전원유 |
배선용 기기류
| 반내설치기 | 발열량 (일반적 기준) | 비고 |
|---|---|---|
| 배선용 차단기 | (NBF) 정격용량
NBF+5W 20W 정도(누진전자회로부등) |
|
| 전자섭촉기 | 정격용량
|
|
| 열동형 과부하 계전기C | 정격용량
| · 정격출력 최대값 통전시의 발열량 |
| 전자계산기 | 5W 정도 | · 전격출력 100% 일때의 발열량 |
제어용 기기류
| 반내설치기 | 발열량 (일반적 기준) |
|---|---|
| 소형릴레이 | 1개당 1~2W정도 (NFB) |
| 솔리드 스테이트 릴레이 | 상용전류 X 1.6W |
| 온도 조절계 |
|
기타
| 반내설치기 | 발열량 (일반적 기준) |
|---|---|
| FAN MOTER |
|
